Ty neo

Ty neo trụ điện là thành phần quan trọng trong bộ neo chằng, giúp truyền lực kéo từ dây chằng cột điện xuống nền đất, giữ cho cột đứng vững trước sức gió và lực căng của dây dẫn.

Đặc điểm cấu tạo

• Hình dáng: Một đầu thường được uốn cong (đầu tròn) để móc dây chằng, đầu còn lại được tiện ren để bắt ê-cu (tán) hoặc xoắn hình chân vịt.
• Chất liệu: Làm từ thép carbon nhúng nóng, có độ bền kéo và độ bền uốn cao.
• Lớp bảo vệ: Thường được mạ kẽm nhúng nóng để chống gỉ sét, oxy hóa khi chôn dưới đất hoặc làm việc ngoài trời.

Các loại phổ biến

• Ty neo đầu tròn: Có một đầu uốn tròn để luồn dây cáp hoặc sứ chằng, thường dùng trong lưới điện trung thế và hạ thế.
• Ty neo xoắn (Ty neo chân vịt): Có thiết kế dạng xoắn ở thân hoặc đầu để tăng khả năng bám giữ, chống nhổ khi cắm xuống đất.

Quy cách kỹ thuật tiêu chuẩn

Theo các tiêu chí từ của Tổng công ty Điện lực, ty neo trụ điện thường có:

• Chất liệu: Thép carbon chịu lực cao, được mạ kẽm nhúng nóng với độ dày lớp mạ từ 85µm trở lên để chống ăn mòn dưới lòng đất.
• Đường kính (Ø): Phổ biến từ 16mm, 20mm đến 30mm.
• Chiều dài: Dao động từ 1.8m, 2.4m cho đến 3.7m tùy thuộc vào địa hình và yêu cầu lực kéo của công trình.

Ứng dụng thực tế

Ty neo xuất hiện rộng rãi trong nhiều lĩnh vực kỹ thuật:

• Điện lực: Là thành phần cốt lõi trong bộ neo chằng cột điện, giúp giữ cho cột điện đứng vững dưới áp lực của dây dẫn và sức gió.
• Xây dựng: Dùng để neo giữ giàn ép cọc, cố định cốt thép trước khi đổ bê tông hoặc neo giữ hệ thống ván khuôn.
• Cơ sở hạ tầng: Sử dụng trong các công trình chiếu sáng công cộng, biển báo giao thông và các kết cấu chịu lực kéo lớn.

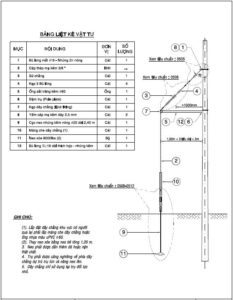

Phụ kiện đi kèm

Tuỳ thuộc vào nhu cầu chằng lệch hay chằng thẳng mà một bộ neo thường bao gồm:

• Ty neo: Thân chính chịu lực kéo.
• Sứ chằng
• Tăng đơ: Giúp điều chỉnh độ căng của dây chằng.
• Ống chống lệch: chỉ sử dụng cho bộ chằng lệch khi diện tích lắp đặt ở vị trí hẹp
• Bộ neo xoè + búp sen: chỉ dùng với ty neo đầu tròn
• Dây cáp thép chằng: thường dùng dây TK
• Bu lông mắt: liên kết trụ điện và cáp chằng
• Giáp níu cho dây cáp thép hoặc Kẹp cáp thép 3 bulon
• Ống che dây chằng hoặc máng che dây chằng
• Yếm cáp
