Ống nối đồng

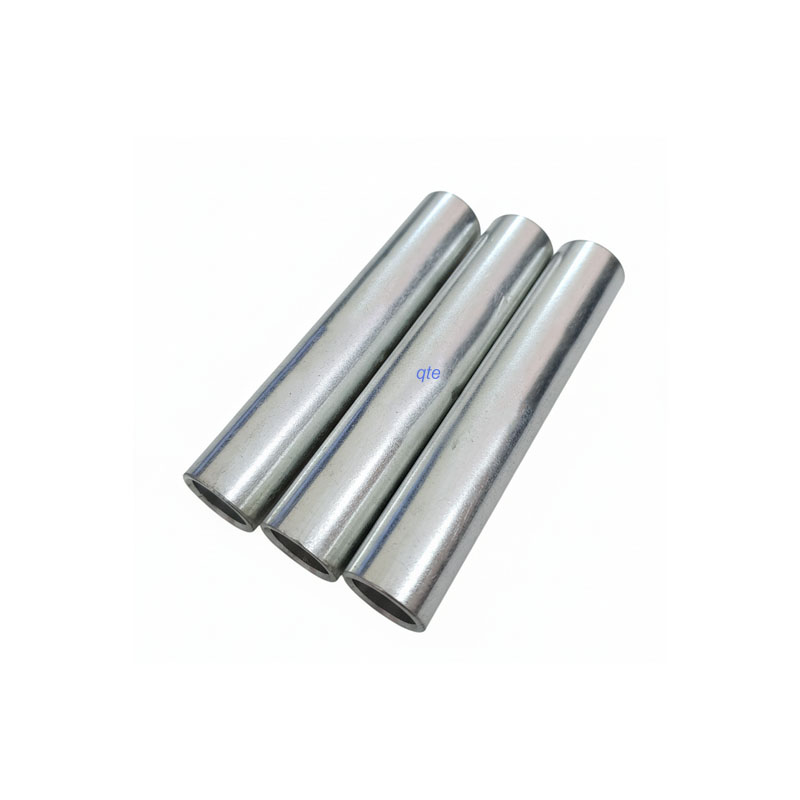

Ống nối đồng trung thế / Ống nối đồng hạ thế (hay còn gọi là ống nối thẳng cáp đồng) là một phụ kiện quan trọng dùng để kết nối an toàn và tin cậy các đoạn cáp điện trong hệ thống điện áp từ 1kV đến 35kV).

Đặc điểm và thông số kỹ thuật của ống nối đồng

• Chất liệu: Thường là đồng nguyên chất (độ tinh khiết cao, khoảng 99.9%) để đảm bảo khả năng dẫn điện tốt nhất.
• Bề mặt: Được mạ thiếc cao cấp để chống oxy hóa, chống ăn mòn điện hóa (đặc biệt khi lắp đặt trong môi trường ẩm ướt như cáp ngầm) và kéo dài tuổi thọ thiết bị.
• Thiết kế: Dạng ống dày dặn, chịu được điện áp cao và dòng điện lớn, đồng thời có lỗ tra mỡ dẫn điện.

1. • Tiêu chuẩn: Sản phẩm cần tuân thủ các tiêu chuẩn kỹ thuật quốc tế như IEC 61238 hoặc tiêu chuẩn Việt Nam TCVN 3624-81 để đảm bảo an toàn và hiệu suất.

1. • Tiết diện cáp sử dụng: Đa dạng, phù hợp với nhiều loại tiết diện cáp phổ biến như 4mm2, 6mm2, 10mm2, 16mm2, 25mm2, 35mm², 50mm², 70mm², 95mm², 185mm², 240mm², v.v..

Phương pháp lắp đặt

Ống nối đồng được sử dụng trong các các trường hợp cần kết nối 2 dây đồng lại với nhau. Quá trình lắp đặt thường bao gồm các bước chính:

1. Chuẩn bị cáp: Bóc lớp vỏ và cách điện của hai đầu cáp theo đúng kỹ thuật nếu là dây cáp bọc.
2. Kết nối: Đưa hai đầu cáp vào hai phía của ống nối đồng.
3. Ép cos: Sử dụng kìm ép thủy lực chuyên dụng và khuôn ép phù hợp với tiết diện cáp để ép chặt ống nối vào lõi cáp, đảm bảo sự tiếp xúc điện tốt nhất.
4. Cách điện và bảo vệ:Sử dụng các vật liệu cách điện chuyên dụng (như ống co nhiệt, keo resin, hoặc vật liệu co nguội) để bọc kín mối nối, đảm bảo khả năng cách điện cho điện áp trung thế và chống thấm nước.

Các phụ kiện thường đi kèm với ống nối đồng

• Ống co nhiệt trung thế / hạ thế: dùng để bọc cách điện bên ngoài ống nối nhôm sau ép cho dây bọc
• Băng keo cách điện trung thế / hạ thế: dùng quấn bọc cách điện, bảo vệ kín nước, chống bám bụi sau khi nối ép.
